산업용 PC용 UPS BOX, 정전 시에도 안정적인 전원 공급이 가능한 이유

산업 현장에서 발생하는 정전은 단순히 전원이 꺼지는 문제로 끝나지 않습니다.

갑작스러운 전원 차단은 산업용 PC의 강제 종료를 유발하고, 저장장치 손상, 운영 프로그램 오류, 데이터 손실 등의 문제로 이어질 수 있습니다.

특히 생산설비, 키오스크, 무인 발권기, 전자담배 자판기, 관제시스템과 같이 24시간 운영되는 장비에서는 전원 안정성이 매우 중요합니다.

이번 글에서는 산업용 PC와 함께 사용할 수 있는 UPS BOX의 구조와 동작 원리,

그리고 실제 현장에서 어떤 역할을 하는지 자세히 알아보겠습니다.





주요 특징

• 정전 발생 시 자동 전환
• 산업용 PC 전용 설계
• 12V 안정화 출력
• 배터리 충전 및 보호회로 내장
• 실시간 잔량 표시

---

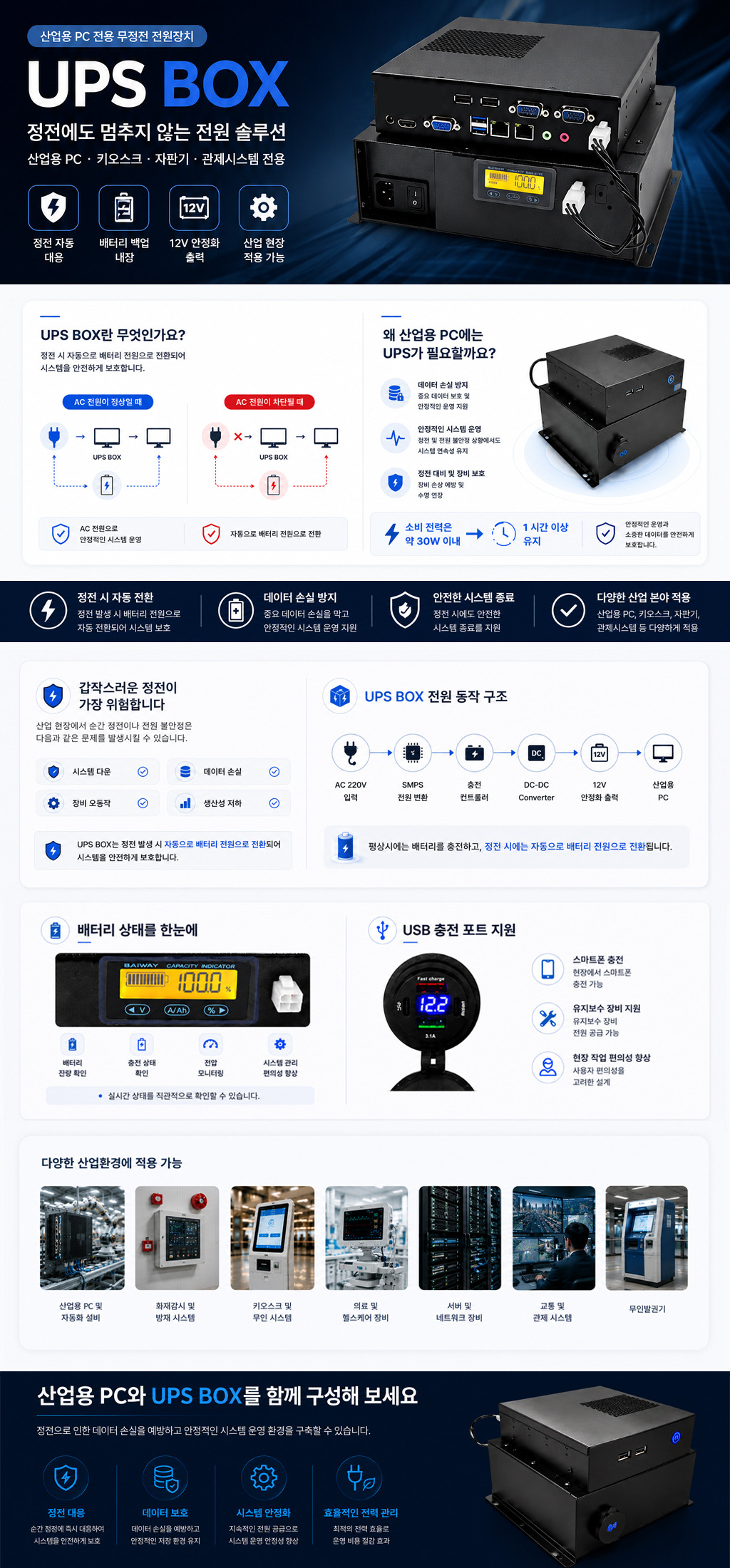

UPS BOX 전원 구조 쉽게 이해하기

UPS BOX의 전원 흐름이 복잡하게 느껴질 수 있지만, 실제 동작 원리는 생각보다 간단합니다.

전원이 어떻게 입력되고, 배터리가 어떻게 충전되며, 최종적으로 PC에 전원이 공급되는지 순서대로 살펴보겠습니다.

① AC 전원 입력

외부에서 공급되는 AC 220V 전원이 UPS BOX 내부로 입력됩니다.

정상적인 전원 상태에서는 이 전원이 시스템의 주 전원으로 사용됩니다.

② SMPS 전원 변환

입력된 AC 전원은 내부 SMPS를 통해 DC 전원으로 변환됩니다.

일반적으로 약 14~15V 수준의 DC 전압으로 변환되어 다음 단계로 전달됩니다.

③ 충전 컨트롤러 동작

변환된 DC 전원은 충전 컨트롤러로 공급됩니다.

충전 컨트롤러는 다음 두 가지 역할을 수행합니다.

• 내부 배터리 충전
• 시스템 구동용 전원 공급

즉, 평상시에는 배터리를 충전하면서 동시에 장비에도 전원을 공급합니다.

④ DC to DC 전압 안정화

충전 컨트롤러를 거친 전원은 DC to DC 컨버터를 통해 안정적인 12V 전원으로 변환됩니다.

이를 통해 입력 전압 변동이나 배터리 전압 변화에도 일정한 출력 전압을 유지할 수 있습니다.

⑤ PC 전원 출력

안정화된 12V 전원은 Molex 4Pin 커넥터를 통해 산업용 PC 또는 임베디드 시스템으로 공급됩니다.

정전이 발생하더라도 배터리가 자동으로 전원을 공급하여 시스템이 즉시 꺼지는 것을 방지합니다.







UPS BOX의 핵심 역할

① 정전 발생 시 시스템 보호
② 데이터 손실 최소화
③ 안전한 시스템 종료 지원
④  산업용 PC, 키오스크, 자판기, 관제시스템 등에 적용 가능

평상시에는 배터리를 충전하면서 시스템에 전원을 공급하고, 정전 발생 시에는 배터리 전원으로 자동 전환되어 장비의 안정적인 운영을 지원합니다.



---

"보이지 않는 순간에도 시스템을 지키는 것, 그것이 UPS BOX의 역할입니다."

---
